制御棒は4体の燃料集合体の中央に配置されていて、炉心に出し入れすることによって、ウランの核分裂を制御しています。この制御棒を動かしているのが、205台の制御棒駆動機構。通常時には電動モータにより制御棒を動かしていますが、万が一異常が発生した場合には、水圧で一気に多数の制御棒を炉心に挿入してウランの核分裂反応を止めてしまいます。
制御棒

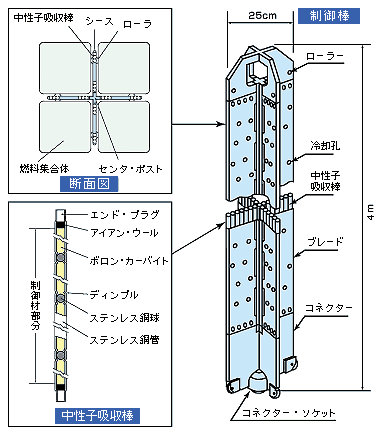

制御棒の構造
制御駆動機構
制御棒駆動機構の構造
制御棒は4体の燃料集合体の中央に配置されていて、炉心に出し入れすることによって、ウランの核分裂を制御しています。この制御棒を動かしているのが、205台の制御棒駆動機構。通常時には電動モータにより制御棒を動かしていますが、万が一異常が発生した場合には、水圧で一気に多数の制御棒を炉心に挿入してウランの核分裂反応を止めてしまいます。
